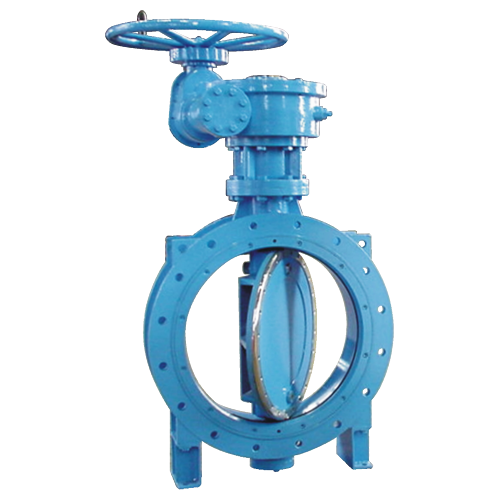

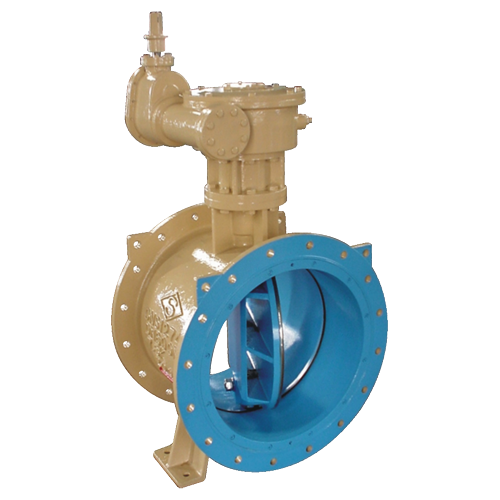

蝶閥

管  徑 DN 400 ~ DN 3200
規  範 CNS 12741 B2798、CNS 12742 B2799、JIS B2064、JWWA C504
塗  裝 內外環氧樹脂粉體塗料
型  式 依使用壓力區分:第一種、第二種、第三種
依流體最高流速區分:A類、B類
依閥體兩端面長度區分:長體型、短體型(0.882 MPa)
依外型構造區分:立式、臥式
依閥門構造區分:單閥瓣式、雙閥瓣式
產品介紹

壓力試驗

型 式
閥座洩漏試驗
閥體耐壓試驗
第一種 4.5 kgf/cm2(0.44 MPa) 9 kgf/cm2(0.882 MPa)
第二種 7.5 kgf/cm2(0.735 MPa) 15 kgf/cm2(1.47 MPa)
第三種 10 kgf/cm2(0.98 MPa) 20 kgf/cm2(1.96 MPa)


蝶閥之優點:

1.蝶閥設計有腳架,用以支撐固定閥體與減少震動。
2.可調整之開闢角度設定裝置,可防止閥門過度開啟或關閉。
3.閥桿軸襯據自潤及防腐蝕功能,可承受最大水力衝擊狀況下而平順操作閥門。
4.閥座採用耐磨不鏽剛金屬,天然或合成橡膠材料緊密固定於閥體或閥門,於工作現場更換容易而不必分解其他部位。
5.閥門操作可為手動或連接電動設備,並有方向即開罰指示。
6.內、外部分均有防蝕塗漆,不溶於水不影響水質。
7.操作機特點為設計堅固,操作輕巧安全。
